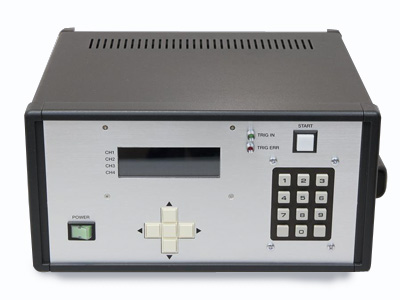

PG-400
概 略
外部から入力されるトリガー信号から、設定された遅延時間、及び設定された出力時間で、TTLに準じた信号振幅でパルス出力する機能を４系統備えた装置です。
特 長
- ４チャンネル独立して遅延時間，パルス幅の設定が可能です。
- TRIG, TRAINの２モードを搭載しています。
- USB仮想シリアルポートより設定が可能です。
製品仕様
機種
PG-400
入力信号
TTLレベル 最小パルス幅 200ns
入力チャンネル数
１チャンネル コネクタ BNC
出力信号
TTLレベル ７５Ω 出力電流 ±20mA
パルス幅は設定による
パルス幅は設定による
出力チャンネル数
４チャンネル コネクタ BNC
出力モード
２モード TRIG, TRAIN MODE
出力遅延時間
（TRIG MODE）
（TRIG MODE）
設定範囲 0ms 〜 9999ms
設定単位 1ms
設定単位 1ms
出力遅延時間
（TRAIN MODE）
（TRAIN MODE）
設定範囲 1ms 〜 9999ms
設定単位 1ms
設定単位 1ms
出力パルス幅
設定範囲 1ms 〜 9999ms
設定単位 1ms
設定単位 1ms
設定メモリー
EEP-ROMによる設定データメモリー方式
PCとの通信
USB仮想シリアルポート
電源電圧／消費電力
DC12V 1.5A 18W
使用温度／湿度
温度0〜40℃ 湿度20〜80％（但し結露は不可）
外形寸法（突起部を除く）
260(W)×132.5(H)×230(D)mm
質量
2.5kg
RoHS指令準拠
付属品
ACアダプター １個
取扱説明書 １冊
取扱説明書 １冊
※製品の外観および仕様について、予告無しに変更する事があります。
