DCS-400A
概略
本装置は、LVDS信号対応の４系統入力のセレクターです。
入力信号のセレクトは、フロントパネルのスイッチにより可能で、リモート端子(RS232C）により外部からのセレクトも可能です。
特 長
- LVDS信号対応の多種の機器対応。
- データ同期回路により回線上のデータスキューを吸収します
- 弊社の他製品との互換性があり、さらに多くの使用方法が考えられます。

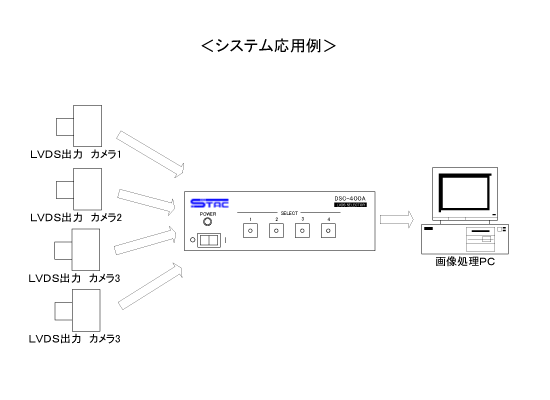

応用接続例
製品仕様
機種
DCS-400A
入力
LVDS パラレル映像データ入力 終端100Ω ４系統
同期信号ＣＬＫ ＨＤ ＶＤ ＶＡＬ 各1 ビット
映像24 ビット
同期信号ＣＬＫ ＨＤ ＶＤ ＶＡＬ 各1 ビット
映像24 ビット
出力
LVDS パラレル映像データ入力 終端100Ω １系統
同期信号ＣＬＫ ＨＤ ＶＤ ＶＡＬ 各1 ビット
映像24 ビット
同期信号ＣＬＫ ＨＤ ＶＤ ＶＡＬ 各1 ビット
映像24 ビット
電源
DC５V 1.5A
外形寸法
210(W) × 200(D) × 44(H) （ＥＩＡハーフラックサイズ）
（コネクタなどの凹凸を除く。)
（コネクタなどの凹凸を除く。)
付属品
専用ＡＣアダプター × １
専用リモートケーブル × １
専用リモートケーブル × １
注意） 製品の仕様及び外観は、予告なしに変更されることがあります
