PCM-300
概 略
PoCL（Power over CameraLink） Lite規格に対応した2系統のデジタル信号切替器、分配器、またはリピータにもなるユニットです。
入力端子がSDR14Pin、出力端子が SDR 26pinになっています。
出力信号は、PoCL Lite、CameraLink Base, PoCL Base の切替が可能になっており、変換ケーブル等を使う事無く現在使用の
CameraLink対応機 器に接続する事ができます。
切替器の場合、2系統の入力を切替えることにより、画像処理 ボードを半減することができます。
分配器の場合、分配出力を2 系統備え、画像処理 システムに組込むことにより、分散・並列処理が可能になります。
特 長
- FA 用デジタルカメラの標準規格である、PoCL Lite 規格に準拠しています。
- 信号切替器、信号分配器どちらにでもなりますので、システムに合わせて簡単に使い分けることが可能です。
- コントロール信号(CC1 〜 CC4) 、通信ライン(SerTFG,SerTC)の入出力系統を選択することができます。
- 出力信号は、PoCL Lite、CameraLink Base, PoCL Baseの切替が可能です。
- 外形寸法が極めて小型の為に設置場所を選びません。

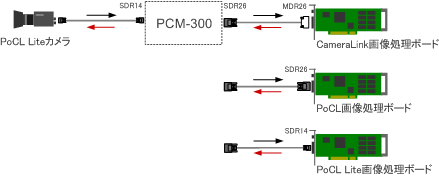

応用接続例
製品仕様
機種
PCM-300
入力系統
PoCL Lite準拠
出力系統
PoCL Lite準拠、CameraLink(PoCL)準拠（切替）
REM A/B入力
0〜3.3V LV TTL レベル
EXT CC入力
0〜3.3V LV TTL レベル
CLK周波数
20MHz〜85MHz（MAX）
電源電圧/消費電力
DC 12V（付属ACアダプター）
使用温度/湿度
温度0℃〜40℃、湿度0 ％〜80 ％（ 但し結露は不可）
外形寸法
150（W）×36（H）×80（D）mm
質量
0.5 kg
付属品
AC アダプタ 1 個、取扱説明書1冊
●お断り：製品の外観および仕様について、予告無しに変更する事があります。
