CLSD-650
概 略
本装置はCamera Link Base Configuration規格に対応した２系統のデジタル信号切替器または、分配器にもなるユニットです。
切替器の場合、２系統の入力を切り替えることにより、画像処理ボードを半減することができます。
また、分配器の場合、分配出力を2系統備え、画像処理システムに組み込むことにより、分散処理が可能になります。
Camera Link Base Configurationで規定されているコントロール信号（CC1〜CC4）、通信用ライン（SerTFG,SerTC）については、入出力系統をフロントパネルのスイッチ、あるいは外部信号から選択することができます。
更に、プリエンファシス機能を装備し、カメラリンクケーブルを延長するリピータとしても使用することができます。
特 長
- FA用デジタルカメラの標準規格である、Camera Link Base Configurationに準拠しています。
- 信号切替器、信号分配器どちらにでもなりますので、システムに合わせて簡単に使いわけることが可能です。
- コントロール信号(CC1〜CC4)、通信ライン(SerTFG,SerTC)の入出力系統を選択することができます。
- 信号ジッタを改善するプリエンファシス機能でカメラリンクケーブルを延長可能。
- 外形寸法が極めて小型の為に設置場所を選びません。

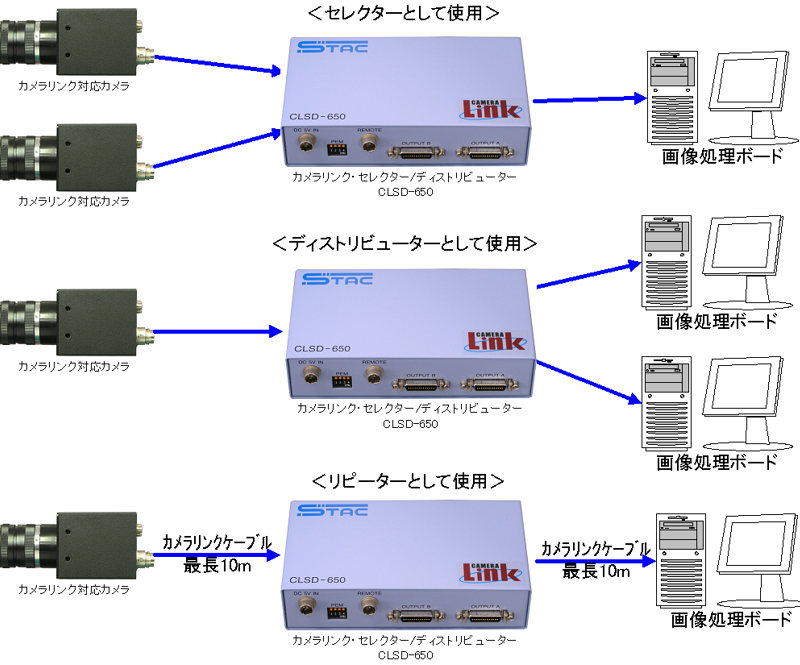

応用接続例
製品仕様
機種
CLSD-650
入出力信号
Camera Link Base Configuration 2入力/2出力
外部リモート
0-5V TTL
CLK 周波数
20MHz〜66MHz
使用温度、湿度
0℃〜40℃、0％〜80％ （但し結露は不可）
電源
DC 5V、5W
外形寸法
150(W) x 36H) x 80(D)mm
重量
0.6Kg
注意） 製品の仕様及び外観は、予告なしに変更されることがあります。
